A lighting project often begins with a simple idea: make an LED strip change colour. The ESP32-S3-RS485-WLED offers room to take that idea further. Alongside LED control, the board brings wireless connectivity, RS485 communication and audio hardware into one platform for experimentation.
At its heart is a dual-core ESP32-S3 processor running at up to 240 MHz, with 16 MB of flash and 8 MB of PSRAM. Two level-shifted LED data outputs support projects with programmable light strips. With compatible WLED firmware, you can explore colours, effects, brightness and presets through a web interface.

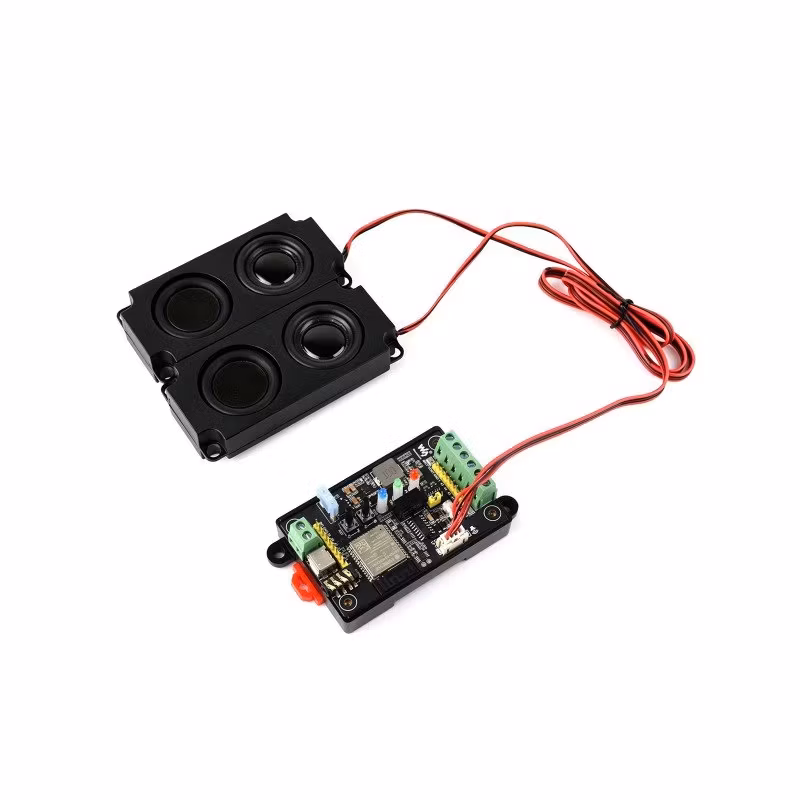

The board becomes especially interesting when light responds to its surroundings. Its isolated RS485 interface provides a way to connect compatible sensors or other equipment. Its built-in microphones and audio outputs open up possibilities for sound-reactive installations and voice projects. Wi-Fi lets you control and connect a project without placing the computer beside it.
For students, this makes a useful learning path. Start by powering a short LED strip and setting its colour. Next, create lighting presets for different situations. Then investigate how a sensor reading or an audio signal could become an input to a custom program. Each step introduces a practical idea: electrical power, digital signals, communication or programming decisions.
Good results begin with the right power supply. The LED strip’s rated voltage must match the external supply, and the supply must provide enough current for the planned number of LEDs. When building beyond basic WLED lighting, check the board’s examples and documentation for the RS485 and audio functions you intend to use.
Whether the goal is ambient lighting, an interactive classroom project or an IoT prototype, the ESP32-S3-RS485-WLED offers a starting point for connecting light with data from the world around it.
Pedagogisk projektguide: Bygg en smart ljusinstallation
Mål: Eleverna ska kunna styra en LED-remsa från en webbläsare, förklara hur strömförsörjning och datasignal fungerar och därefter undersöka hur RS485 eller ljud kan användas som indata.
Del A – Få ljuset att fungera
- Välj utrustning. Använd kortet, en kort adresserbar LED-remsa, ett nätaggregat som passar remsans märkspänning, anslutningskablar och en dator med USB-C. En remsa med cirka 30 LED-punkter är lagom för första försöket.
- Rita kopplingen före inkoppling. Markera nätaggregatets plus och minus, LED-remsans matning och jord samt data från en av kortets LED-utgångar. Kortet har två utgångar kopplade till GPIO2 och GPIO16.
- Kontrollera spänningen. Kortets VOUT följer den externa matningsspänningen: välj exempelvis 5 V matning för en 5 V remsa. Koppla remsans jord till kortets jord. Anslut aldrig en 5 V remsa till 12 eller 24 V. Följ också Waveshares kopplingsschema för utgångens strömmatning, som enligt produktinformationen är avstängd som standard. waveshare.com
- Beräkna strömmen. Ta reda på remsans högsta ström per LED och multiplicera med antalet LED-punkter. Om ett räkneexempel antar 60 mA per LED blir 30 × 0,06 A = 1,8 A. Välj sedan nätaggregat med marginal. Kortets angivna maximala LED-utgång är 8 A under förutsättning att värme avleds tillräckligt. waveshare.com
- Installera rätt firmware. Följ Waveshares produktspecifika dokumentation när den finns tillgänglig och kontrollera att firmwarefilen är avsedd för ESP32-S3. WLED:s installationsguide skiljer S3 från den vanliga ESP32-binärfilen. waveshare.com
- Ställ in ljuset. Anslut kortet till Wi-Fi. I WLED:s LED-inställningar anger eleverna remsans typ, antalet LED-punkter och rätt GPIO för den anslutna utgången. Testa först låg ljusstyrka och en enda färg, sedan effekter och förinställningar. waveshare.com
Del B – Utforska fler funktioner
| Spår | Elevuppgift | Vad eleven ska kunna förklara |
|---|---|---|
| Ljusdesign | Skapa tre förinställningar: arbetsljus, lugnt ljus och varningsljus. | Hur färg, ljusstyrka och effekt påverkar användningen. |
| RS485 | Anslut en kompatibel RS485-sensor och läs ett mätvärde med Waveshares exempel eller ett eget Arduino/ESP-IDF-program. | Skillnaden mellan sensordata och en styrsignal till LED-remsan. |
| Ljud | Prova ett tillgängligt ljudexempel och låt en uppmätt ljudnivå påverka en ljuseffekt. | Hur mikrofonens signal omvandlas till ett värde som programmet kan använda. |
Lärarnotering: Del A använder WLED. RS485- och ljudspåren kräver att eleverna kontrollerar tillgängliga exempel och vid behov programmerar egen firmware. Att kortet har dessa gränssnitt innebär inte att en vanlig WLED-installation automatiskt läser RS485-sensorer eller använder de inbyggda mikrofonerna. Waveshares kodförråd innehåller mappar för exempel och firmware, men anger att dokumentationen uppdateras. waveshareteam/ESP32-S3-RS485-WLED · GitHub
Redovisning: Be varje elev visa kopplingsskiss, strömberäkning, fungerande ljusstyrning och en kort förklaring av vad som skulle behövas för att låta sensorvärdet styra ljuset.
3. Illustration

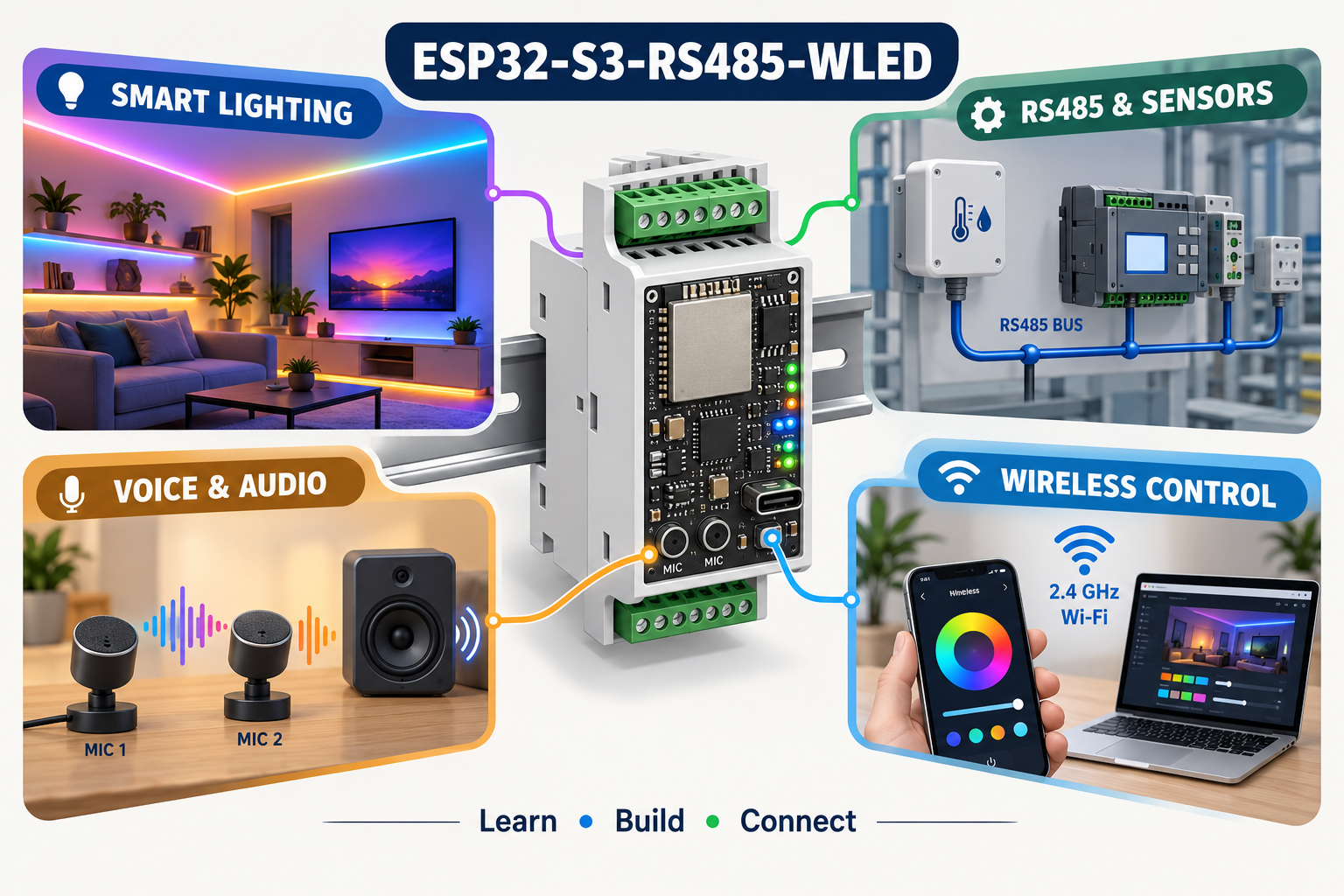

Jag har skapat illustrationen ovan med fyra användningsområden för just ESP32-S3-RS485-WLED: smart belysning, RS485 och sensorer, ljud samt trådlös styrning. Bilden är en pedagogisk översikt och ska inte användas som kopplingsschema.
