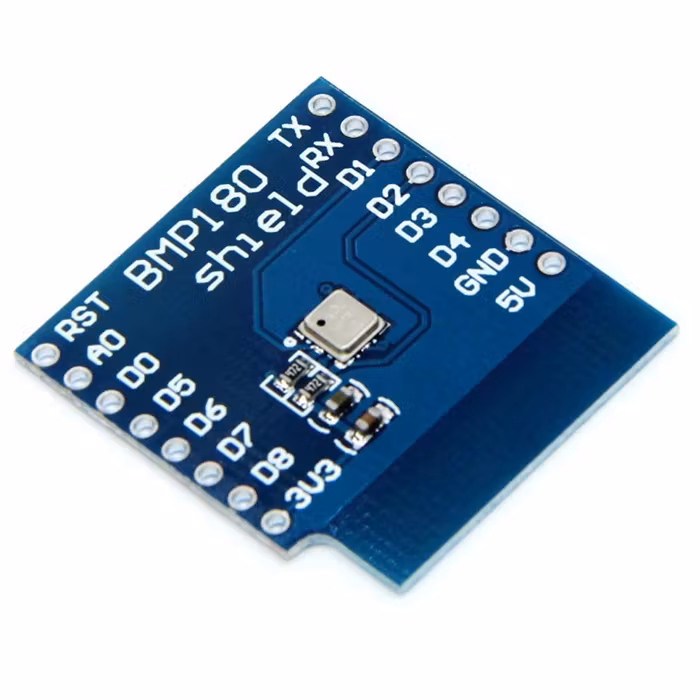

BMP180 temperature tryckgivare modul för D1 mini WIFI-kort

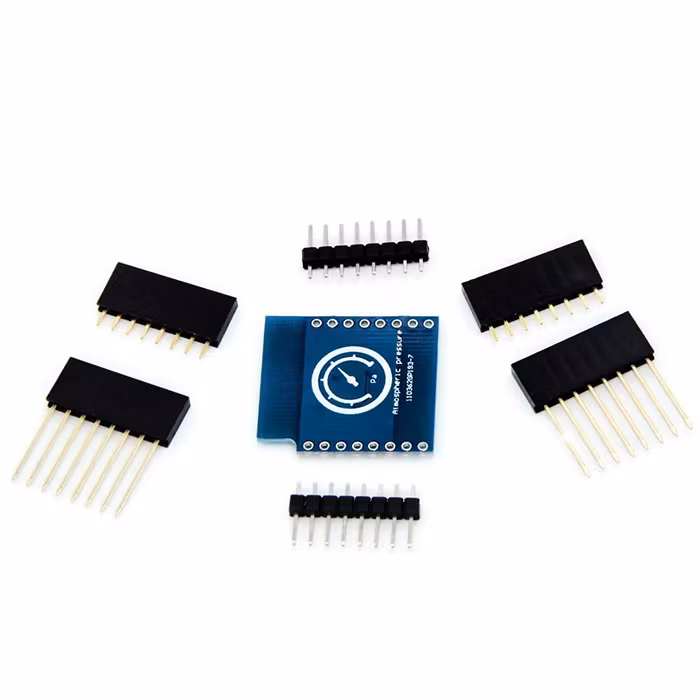

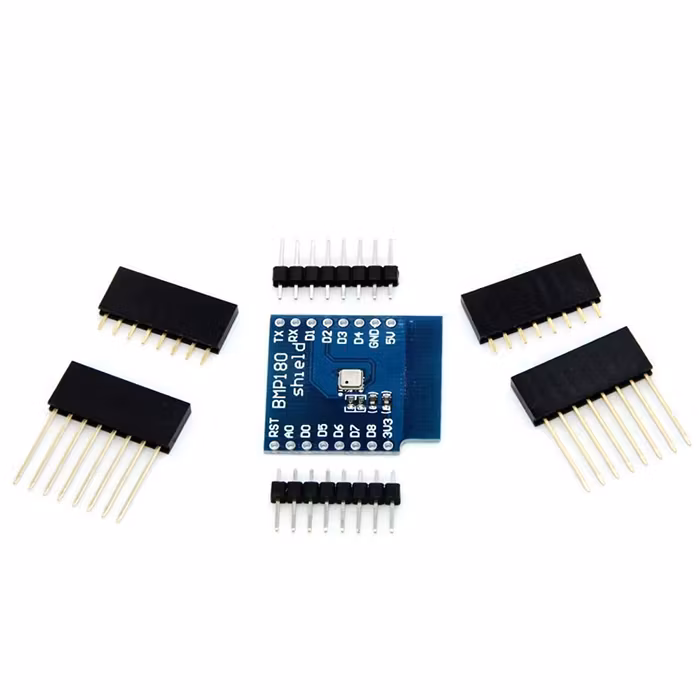

Denna shield är inte en Wemos konstruerad men är robust konstruktion, bra kvalitet och levereras med ett urval av rubriker som du kan lödda dig själv, det är en I2C-sensor så skyddet använder D1 och D2. här är en typisk schematisk för en bmp180, den här skärmen är liknande men utan 3v3 regulatorn högst upp.

BMP180 Shield är en digital barometrisk tryckgivarmodul för D1 Mini

BMP180 Shield is a Digital Barometric Pressure Sensor Module for D1 Mini

Här är kodexempel för denna modul, detta testades och fungerade perfekt med skölden. Som du kan se är Adafruit-biblioteket nödvändigt.

Du måste inkludera två bibliotek

Wire.h

Adafruit_BMP085.h

Adafruit_BMP085 bmp;
void setup()
{
Serial.begin(9600);
//Wire.begin (4, 5);
if (!bmp.begin())
{
Serial.println("Could not find BMP180 or BMP085 sensor at 0x77");
while (1) {}
}
}
void loop()
{
Serial.print("Temperature = ");
Serial.print(bmp.readTemperature());
Serial.println(" Celsius");

Serial.print("Pressure = ");
Serial.print(bmp.readPressure());
Serial.println(" Pascal");


Serial.println();
delay(5000);
}

Funktioner:

1. Stöd för D1 MINI

2. programmering för Arduino IDE

3.11XI / O-pin

4.1XADC-stift (ingång 0-3,3V)

5. Stöd OTA online

Gränssnitt: I2C-gränssnitt
Temperatur: 0 .. + 65C
Tryckområde: 300 ... 1100hPa (+ 9000m ... -500m relaterat till havsnivå)
Spänningsområde: 1,8..3,6V
Varning: alla I / O är utformade för att vara endast 3.3V kompatibla.
